Standar Sertifikasi Kabel
Standar -standar ini menentukan tiga jenis persyaratan kinerja: komponen, kabel, dan pemasangan kabel. Standar komponen menentukan kinerja jack/outlet dan colokan (konektor) untuk setiap kategori kinerja. Hari ini kami memiliki standar kinerja untuk Kategori 3, 5e , 6 , 6a , 7, 7a, 8.1 dan 8.2. Standar -standar ini adalah apa yang digunakan produsen komponen untuk merancang dan menguji produk mereka. Ketika seseorang membeli outlet CAT 6A , mereka menganggap pabrikan menjamin bahwa itu memberikan kinerja yang ditentukan oleh ISO atau TIA untuk CAT 6A.
Standar kabel menentukan kinerja kabel telanjang tanpa konektor yang terpasang. Sama seperti standar komponen, kami mengasumsikan sekotak kabel yang ditandai Cat 6a memenuhi persyaratan kinerja standar ISO dan TIA untuk CAT 6A.
Standar komponen dan kabel digunakan oleh produsen komponen tersebut untuk desain dan pengujian. Standar ketiga yang disebutkan di atas, pemasangan kabel, adalah apa yang digunakan insinyur lapangan untuk pengujian pemasangan kabel yang diinstal. Standar pemasangan kabel mendefinisikan kinerja tautan dan saluran yang telah selesai saat konektor dan kabel dipasang di lapangan. Pengujian lapangan sangat penting karena tautan dan kinerja saluran adalah apa yang menentukan apakah peralatan jaringan akan beroperasi dengan benar dan memberikan bandwidth yang diiklankan.
Menyiapkan penyertifkan kabel
Saat menyiapkan sertifikat untuk menguji kabel, standar kinerja yang diinginkan dipilih serta konfigurasi kabel yang diuji. Dua opsi untuk sertifikasi kabel komersial adalah saluran dan tautan permanen.

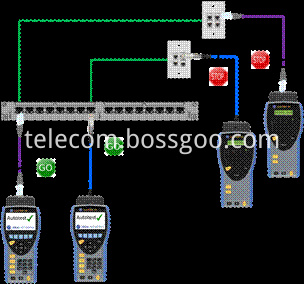

Tes saluran terdiri dari kabel yang terpasang plus kabel patch yang menghubungkan kabel ke peralatan jaringan. Dalam diagram di bawah ini, pemasangan kabel yang dipasang, yang disebut tautan permanen (PL) ditampilkan berwarna hijau dan kabel tambalan ditampilkan dalam warna ungu. Pengukuran dimulai sekitar 2 cm dari adaptor saluran sertifikat dan termasuk kabel kabel patch dan konektor yang ditemani panel patch dan outlet area kerja. Koneksi di adaptor saluran tidak termasuk dalam tes. Garis hitam dan simbol berhenti/go menunjukkan bagian -bagian kabel yang diuji.
Saat menguji tautan permanen (PL) hanya kabel yang diinstal (hijau dalam diagram) diuji menggunakan adaptor PL khusus pada sertifikat. Di sini tes termasuk koneksi di panel patch dan outlet area kerja, ditambah sekitar 2 cm dari kabel adaptor PL. Ini adalah tes paling umum yang dilakukan di lapangan karena merupakan tes komponen yang menjadi tanggung jawab penginstal dan bukan kabel tambalan yang dapat diubah oleh pengguna akhir jaringan dan membatalkan hasil tes sertifikasi.
